Le mode STANAG 4285

Bonjour,

Voici un tuto qui ne sert pas à grand chose : le décodage du mode STANAG 4285. La signification de STANAG est Standardization Agreement ou, en français , Accords de normalisation. Le STANAG 4285 est un moyen de communication militaire créé par l'OTAN. Pour plus de détails, je vous invite à vous plonger dans Wikipédia.

De chez moi, je reçois la base navale de Brest qui, en général, envoie des messages de test en continu, à longueur de journée sur plusieurs fréquences HF.

Au moment d'écrire ces quelques lignes, c'est sur la fréquence de 6348 kHz que j'ai eu les meilleurs résultats. Vous pouvez aussi essayer 2789 kHz et 4295 kHz. Comme d'habitude, je vais envoyer le son de SDRSharp vers le logiciel de décodage (Sorcerer) avec un "câble audio virtuel".

Voici les réglages que j'ai utilisés :

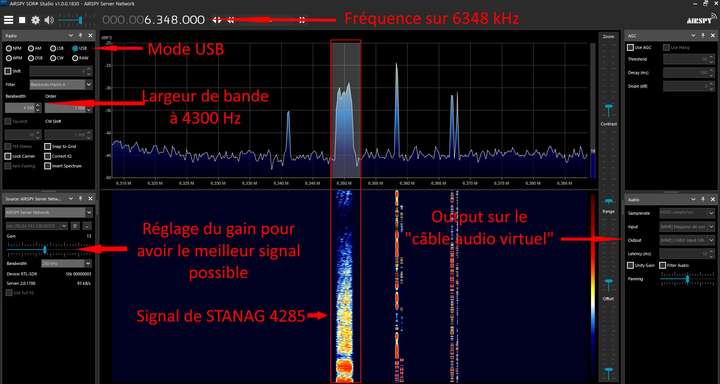

• Dans SDRSharp :
  • Dans l'onglet "Source", j'ai choisi "Airspy Server Network" et je me suis connecté à mon spyserver HF : sdr://82.64.181.126:55558. J'ai réglé le gain pour avoir le meilleur signal possible.
  • Mettre la fréquence sur 6348 kHz.
  • Dans l'onglet "Radio", sélectionnez le mode USB avec le "bandwidth" à environ 4300 Hz pour couvrir tout le signal.
  • Dans l'onglet "Audio", sélectionnez le "câble audio virtuel".

• Dans Sorcerer :
  • Dans le Menu "File"->"Options", choisissez le "câble audio virtuel" dans "Soundcard". J'ai eu des bons décodages en cochant "Use DirectSound".

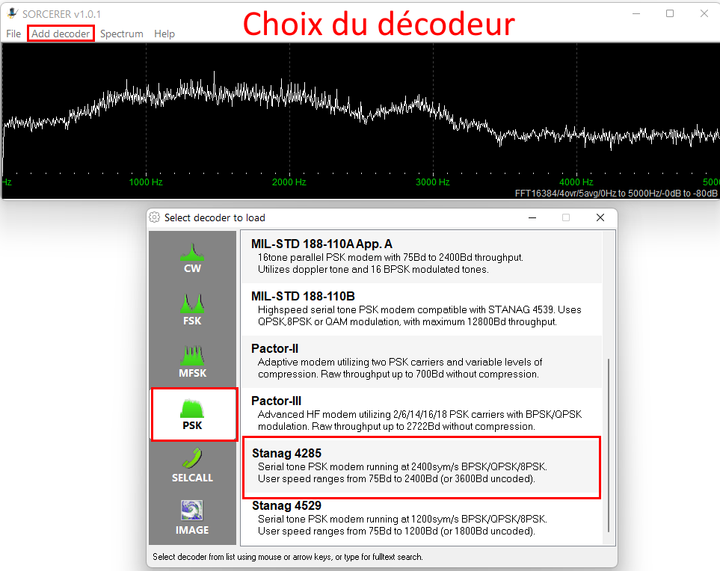

  • Dans le Menu "Add decoder", choisissez PSK, puis STANAG 4285.
  • Cliquez sur "I/Q - Phase plane" et déplacez LENTEMENT le curseur jaune pour avoir DEUX lots de points.
  • Dans le menu déroulant, "Mode 600 LONG" doit être choisi.
  • Cliquez sur "Bitstream - ITA2"

Si tout s'est bien passé , vous devez voir apparaître le message "ALL DE FUE   ALL DE FUE   ALL DE FUE  TESTING   TESTING   TESTING".

Ce tuto est enfin terminé. Comme je vous l'ai dit, ce décodage ne sert pas à grand chose. Juste pour le plaisir de décoder 😃

En vous connectant à d'autres Spyservers HF (en dessous de 30 MHz), vous pouvez essayer de trouver d'autres signaux STANAG 4285 et de les décoder.
