Les détails du décodage (POCSAG en exemple)

Bonjour,

Voici un petit tuto pour vous détailler toutes les étapes nécessaires pour le décodage, de la configuration du logiciel qui sert de récepteur à la configuration du logiciel de décodage.

Comme exemple, nous allons décoder des signaux POCSAG. Les logiciels que je vais utiliser sont tous gratuits :

• SDRSharp, disponible sur https://airspy.com/download/
• PDW, disponible sur  https://www.discriminator.nl/pdw/index-en.html
• VB-Cable, disponible sur https://vb-audio.com/Cable/

Comme récepteur, je vais utiliser mon "Spyserver" VHF/UHF qui est en accès libre. Pour l'exemple, je vais utiliser la fréquence 153,350 MHz qui correspond au POCSAG anglais. Je vais utiliser cette fréquence car elle est beaucoup plus active que le POCSAG local qui est sur la fréquence 173,875 MHz.

Tout d'abord, téléchargez et installez les trois logiciels nécessaires. Vous pouvez vous aider de ces tutos pour la configuration :

• Premiers pas pour faire de l'écoute
• Les bases du décodage

Voici les étapes à réaliser pour commencer à décoder le POCSAG :

• Dans SDRSharp :
  • dans l'onglet "Source" :
    • Cconnectez-vous à mon "Spyserver" (sdr://82.64.181.126:55556) ou à un autre serveur qui propose la fréquence 153,350 MHz en Angleterre. Si la lecture s'est mise automatiquement en route, arrêtez la en appuyant sur le carré à côté de la fréquence en haut du logiciel.
    • Mettez Bandwidth à 300 kHz (on n'a pas besoin de mettre plus)
    • Mettez le gain à environ 15
  • Dans l'onglet "Audio" :
    • Sélectionnez votre câble virtuel dans "Output"
    • Décochez la case "Filter Audio"
  • Mettez la lecture en route en cliquant sur le triangle à gauche de la fréquence
  • Mettez-vous sur la fréquence 153,350 MHz en cliquant en haut ou en bas sur les chiffres de la fréquence en haut de l'écran.
  • Dans l'onglet "Radio"
    • Choisissez le mode NFM.
    • Mettez la largeur de bande (bandwidth) à environ 15000 kHz.
    • Désactivez la case  "squelch".
    • Le volume doit être assez fort comme sur la capture d'écran ci-dessous.

Si tout s'est bien passé, vous devriez voir des signaux du POCSAG sur la chute d'eau.

Passons maintenant au logiciel de décodage, PDW :

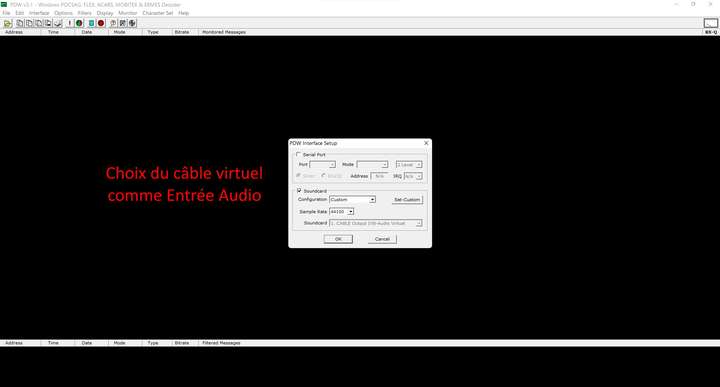

• Dans le menu "Interface", "Setup" :
  • Cochez la case "Soundcard".
  • Dans "Configuration", choisissez "Custom"
  • Dans "Soundcard", mettez votre "câble virtuel"

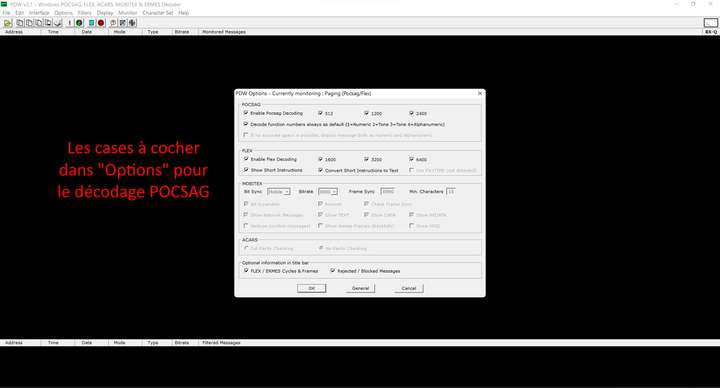

• Dans le menu "Options", cochez les cases comme dans la capture d'écran ci-dessous.
• Dans le menu "Monitor", choisissez "POCSAG/FLEX".

Si tout s'est bien passé, le logiciel PDW devrait commencer à décoder les signaux POCSAG qui lui ont été envoyés par SDRSharp avec un "câble virtuel audio".

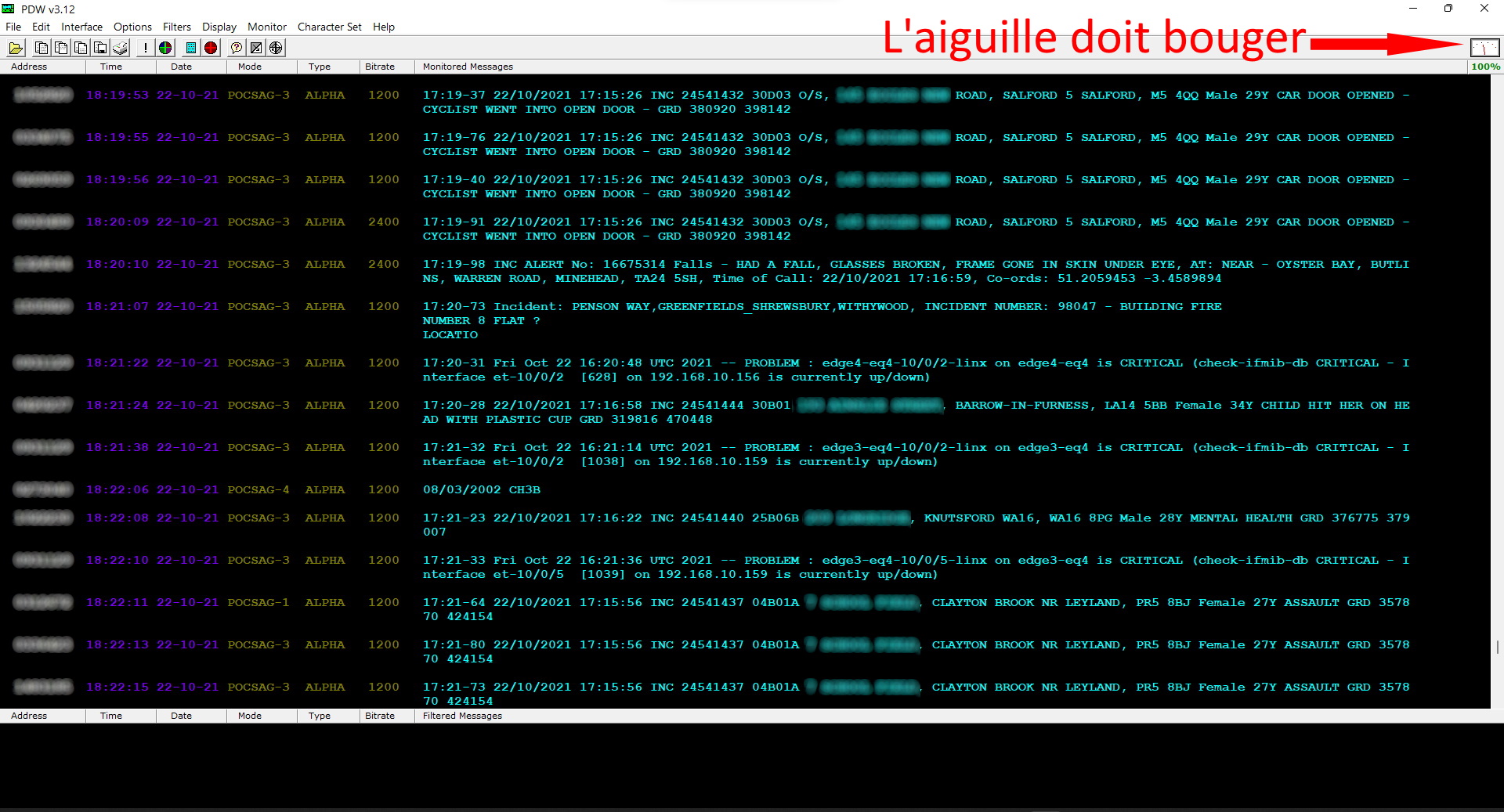

Voici un exemple de quelques messages reçus. Quelques éléments ont été floutés pour respecter la confidentialité.

Nous voici arrivés à la fin de ce tuto. J'ai essayé de donner le plus de détails possibles car je compte utiliser cet article comme base pour d'autres démonstrations. J'espère que vous avez réussi à le suivre et que tout fonctionne.

Vous pouvez utiliser d'autres logiciels que ceux cités dans l'article. Par exemple SDR++ à la place de SDRSharp. POC32 ou Multipsk pour le décodage.
